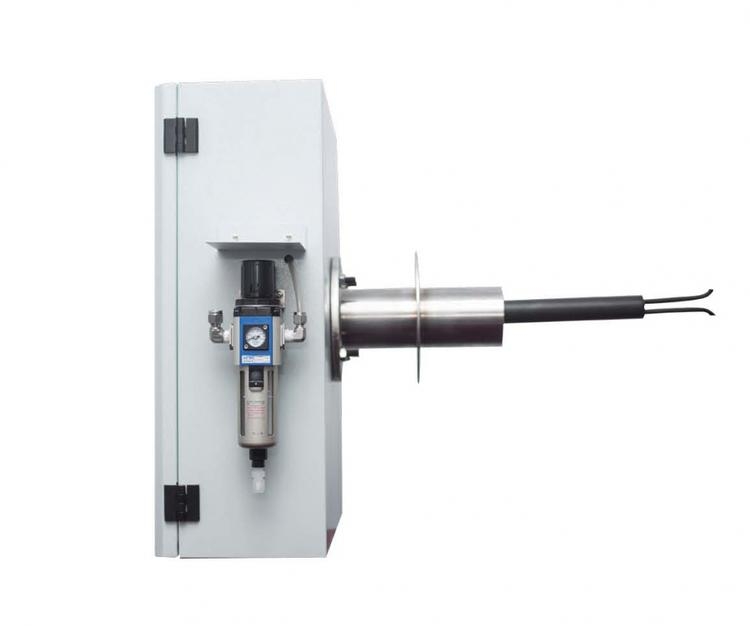

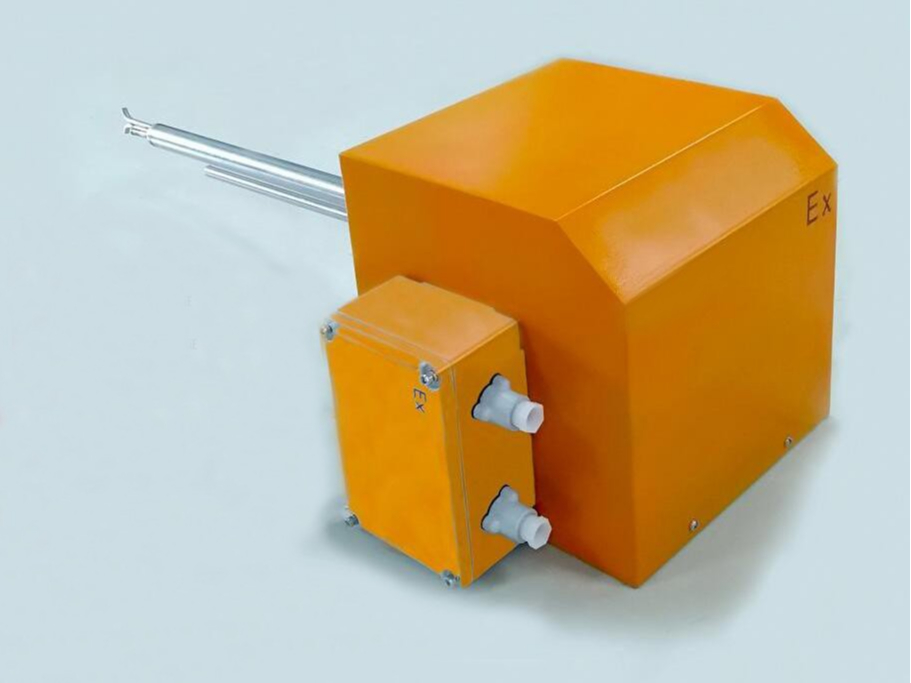

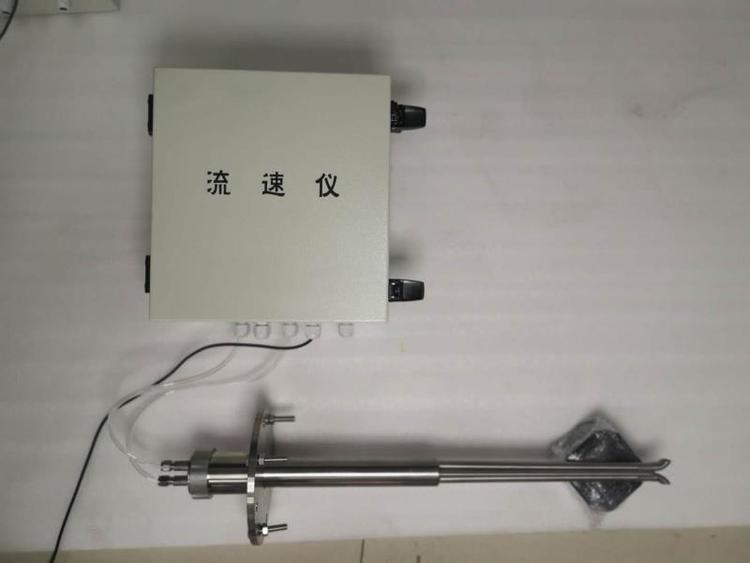

一、BT-TPF-565在線溫壓流監測儀（溫壓流一體機）

    BT-TPF-565在線溫壓流監測儀（溫壓流一體機）是大氣污染源排放的氣態污染物 和顆粒物 進行濃度和排放總量連續監測系統中測量煙氣溫度、壓力、流量的重要的測量設備,采用實流標定的 皮托管可以測量高溫氣體的流速，設備自帶自動吹掃 功能， 克服了傳統的皮托管在潮濕多塵的煙氣中易堵的缺點。皮托管的基本 原理是在管道中流動的氣體同時受到靜壓和動壓作用，靜壓是單位體積氣體所具有的勢能，它表現為氣體在各個方向上作用于管壁的壓力；動壓是單位體積氣體所具有的動能，是使氣體流動的壓力。由于動壓僅作用于氣體流動的方向，所以動壓為正值，而氣體流速與氣體動壓的平方根成正比。故根據測得的動壓計算氣體的流速。

    BT-TPF-565型溫壓流一體式監測儀（溫壓流一體機）擁有高精度微差壓/靜壓傳感器，同時配備電磁閥控制的反吹單元，是專門針對煙氣排放連續監測的高粉塵、高溫、高濕環境而開發的一體式溫度、壓力、流速監測儀，符合相關標準的要求，可以用于煙氣排放監測系統(CEMS) 進行煙氣溫度、壓力、流速及流量的實時連續測量。

二、 BT-TPF-565在線溫壓流監測儀技術特點：

可快速裝卸一體式結構，法蘭式安裝，結構簡單；

體積小，結構簡單、緊湊，維護量低，需要的安裝空間小。

    自動定時或手動對動壓和流速校零；

    液晶顯示各測量數據和信號，可直接讀數，便于調試（選配）；

    測量精度高，可靠性好，可長期連續工作；

    配備自動反吹單元，可定時清理皮托管內的顆粒物，防止堵塞，反吹時間間隔可設定；

 三、設計標準依據

HJ 1012-2018 環境空氣和廢氣 總烴、甲烷和非甲烷總烴便攜式監測儀技術要求及檢測方法

HJ 38-2017 《固定污染源廢氣 非甲烷總烴、甲烷和非甲烷非甲烷總烴的測定 氣相色譜法》

HJ 75-2017 《固定污染源煙氣(SO2、NOX、顆粒物)排放連續監測技術規范》

HJ 76-2017 《固定污染源煙氣(SO2、NOX、顆粒物)排放連續監測系統技術要求及檢測方法》

四、BT-TPF-565在線溫壓流監測儀技術指標：

    煙氣流速：0～40m/s；

    煙氣動壓：0～1000Pa；

    煙氣靜壓：80～120kPa（絕壓）；

    煙氣溫度范圍：-40～500℃； 環境溫度：-40～85℃；

    信號輸出：4～20mA開方比例電流，兩線制；

    分辨率輸出：0.125%FS；

    流速準確度：±5%FS；

    動壓準確度：±2%FS；

    靜壓準確性：±1%FS；

    溫度準確性：±1%FS；

    差壓變送器過壓極限：16MPa； 皮托管材質：304、316L不銹鋼；

    反吹電磁閥電源：220VAC，50Hz； 皮托管插入長度：500mm～1700mm 可選；吹掃時間可以設置。

    壓力變送器量程：-10～10kPa 或其它訂制量程；溫度變送器量程：0～600℃或其它訂制量程；

    貯存溫度：-40～80℃； 貯存濕度：0～85%RH。

安裝現場
