智能渦街流量計

智能渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

在線咨詢

全國熱線

400-839-1983

智能渦街流量計原理

在流體中設置三角形旋渦發生體，則在旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦,如圖1所示,旋渦列在旋渦發生體下游非對稱地排列.設旋渦的發生頻率為f,被測介質平均流速為V。旋渦發生體迎流面寬度為d,表體通徑為D,即可得到關系式:f=StV/d 公式(1)

式中：

f-發生體一側產生的卡門旋渦頻率HZ

St-斯特勞哈爾數(無量綱數)

V-流體的平均流速 (m/s)

d-旋渦發生體的寬度 (m)

斯特羅哈爾數Sr與雷諾數Re之間的關系如圖所示:在曲線平緩的范圍內旋渦的發生頻率與流速成正比,并且不受流體的密度、粘度等介質參數的影響，因此，只要知道了斯特羅哈爾數，通過檢測出旋渦的發生頻率，就可以正確地測量流量。

智能渦街流量計特點

1.結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

2.安裝簡單，維護十分方便。

3.檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4.輸出是與流量成正比的脈沖信號，無零點漂移，精度高。

5.測量范圍寬，量程比可達1∶10。

6.壓力損失較小，運行費用低，更具節能意義。

7.在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與漩渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

8.應用范圍廣，蒸汽、氣體、液體的流量均可測量。

儀表外觀分類

常見儀表結構

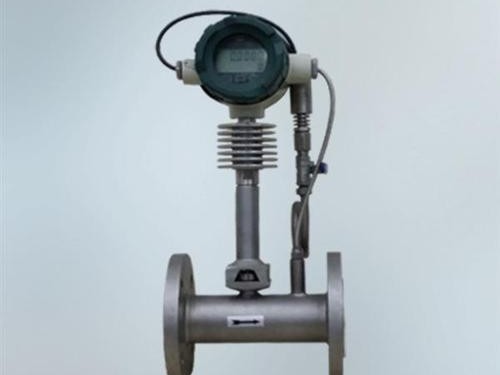

儀表常見結構如下圖

儀表常見結構

1：為儀表表頭，內部安裝智能處理器，并且是儀表接線部位，根據訂貨協議配有不同類型的智能處理器。

2：為壓力傳感器，用來采集介質壓力，根據訂貨協議要求不同來決定是否安裝傳感器和傳感器能采集的壓力大小。

3：為儀表屏蔽連接桿，用來連接表頭和表體部件

4：為儀表表體部件，內部安裝發生體和流量傳感器，根據訂貨協議決定口徑和傳感器類型

儀表流量范圍

參比條件

1.氣體：常溫常壓空氣，t=20℃，P=0.1MPa(絕壓)，ρ=1.205 kg/m3，υ=15×10-6 m2/s。

2.液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

4.2參比條件下渦街流量傳感器工況流量參考范圍表

注：表中(300)～(1000)口徑為插入式

儀表口徑 (mm)	液體		氣體
儀表口徑 (mm)	測量范圍 (m3/h)	輸出頻率范圍 (Hz)	測量范圍 (m3/h)	輸出頻率范圍 (Hz)
15	0.3～5	35～450	4～20	300～1600
20	0.6～10	29～380	6～30	230～1200
25	1.2～16	25～320	8～55	170～1100
32	1.8～20	18～200	10～120 20	100～1180
40	2～40	10～190	27～205	130～1040
50	3～60	8～150	35～380	94～920
65	4～85	6～120	60～640	90～910
80	6.5～130	4.1～82	86～1100	55～690
100	15～220	4.7～69	133～1700	42～536
125	20～350	3.2～57	150～2000	38～475
150	30～450	2.8～43	347～4000	33～380
200	45～800	2～31	560～8000	22～315
250	65～1250	1.5～25	890～11000	18～221
300	95～2000	1.2～24	1360～18000	16～213
(300)	100～1500	5.5～87	1560～15600	85～880
(400)	180～3000	5.6～87	2750～27000	85～880
(500)	300～4500	5.6～88	4300～43000	85～880
(600)	450～6500	5.7～89	6100～61000	85～880
(800)	750～10000	5.7～88	11000～110000	85～880
(1000)	1200～17000	5.8～88	17000～170000	85～880
>(1000)	協議		協議

應用場景

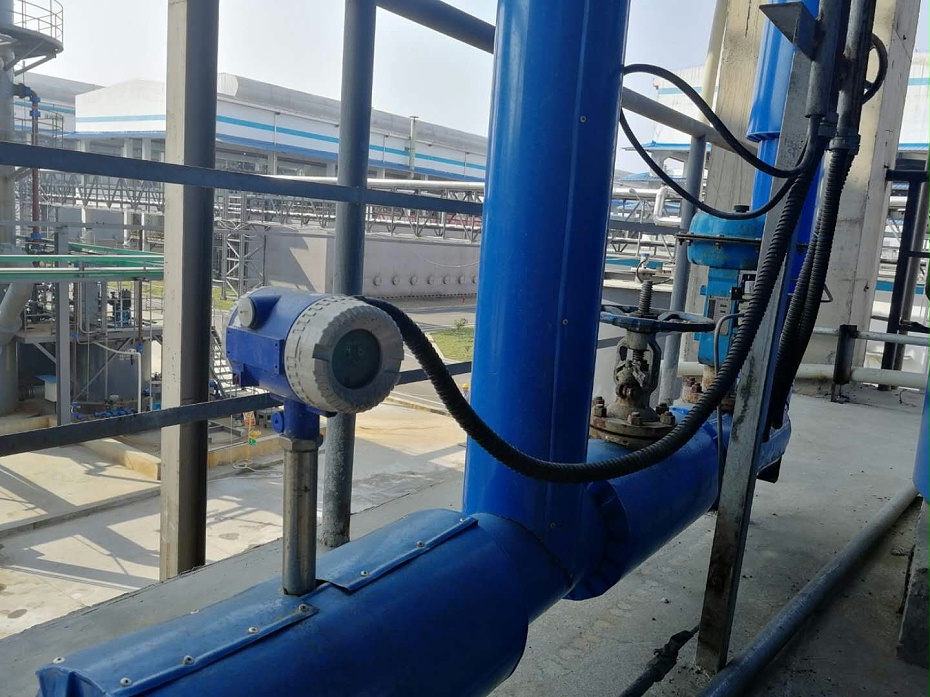

4a17ae5fd8dfc2b54a53506e36df85d

24b0615b226d6de5e8d627bf1ba10f9

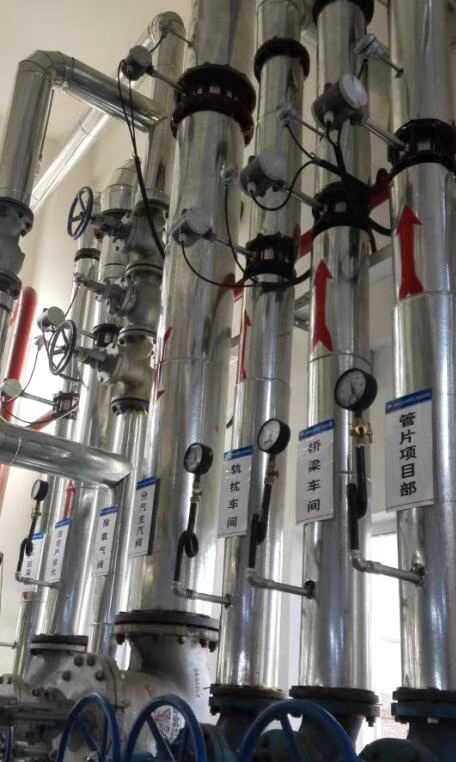

153c71a71198e0cc2aa77bee9d2acef

b5fdd46a6ca939b9d75b466d2a865a7

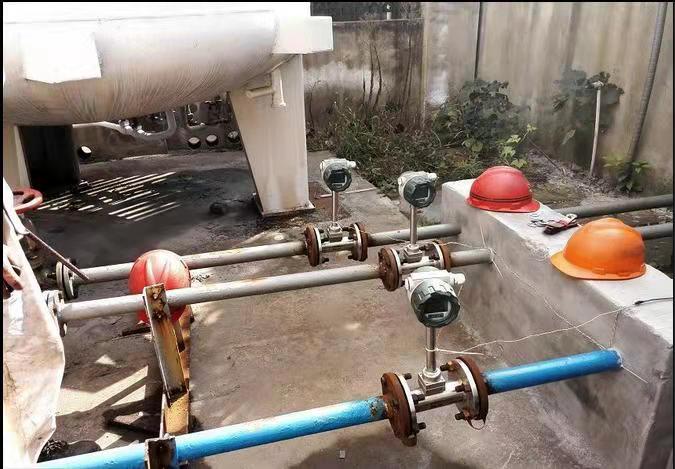

c54cf254382b2f5d98c5d138246eacc

下一篇防爆渦街流量計

上一篇微小型渦街流量計

熱品推薦 / Hot product

: 旋進旋渦流量計

LUXZ型系列智能旋進漩渦流量計是我公司開發研制的新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

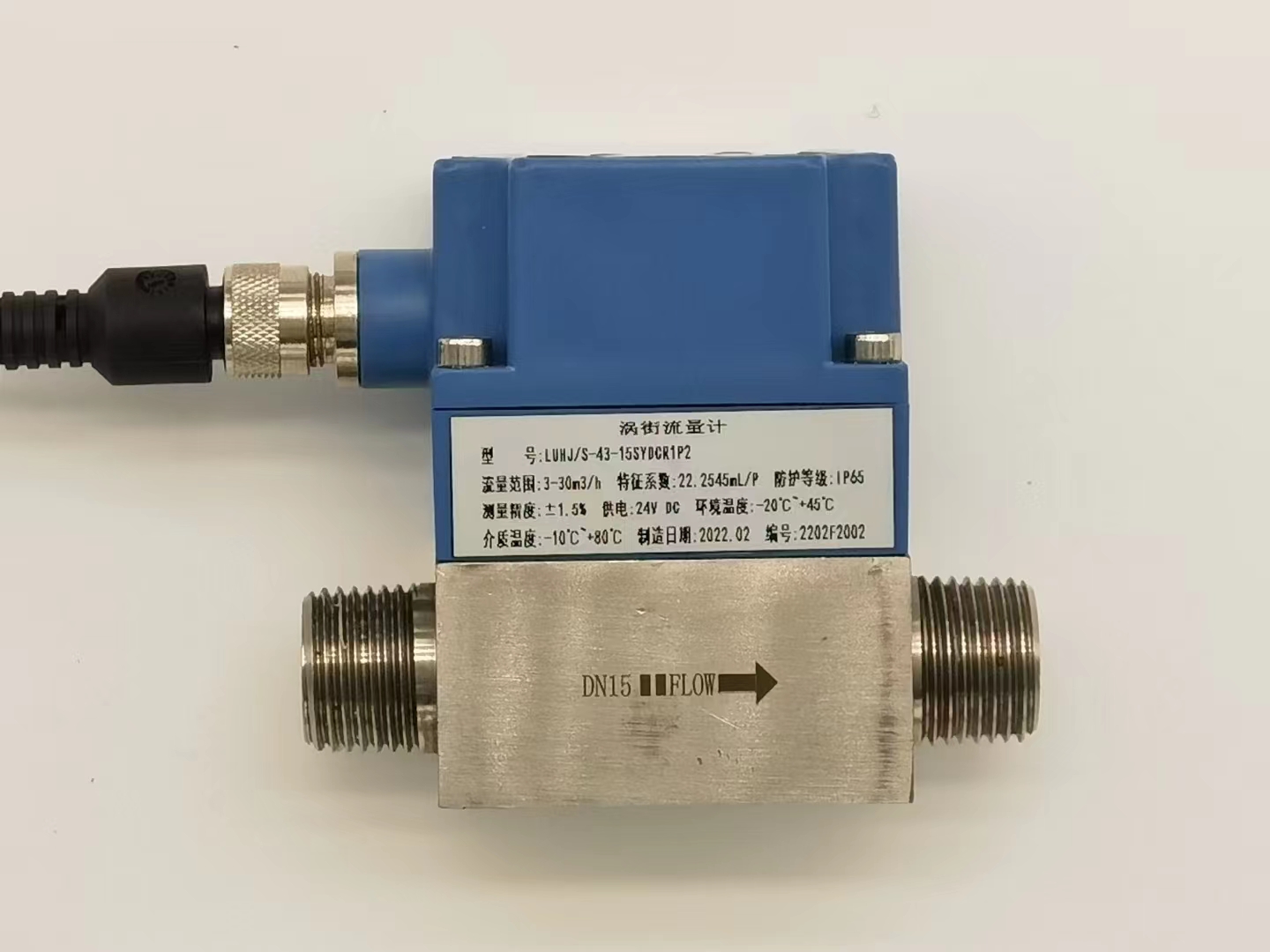

: 微小型渦街流量計

微小型渦街流量計：結構簡單牢固，安裝方便；應用范圍廣泛，沒有污垢問題，使用魚多流體介質；測量精度1.5%；壓力損失小，無可動部件，可靠性高；能購測量氣體、液體、等多種介質；

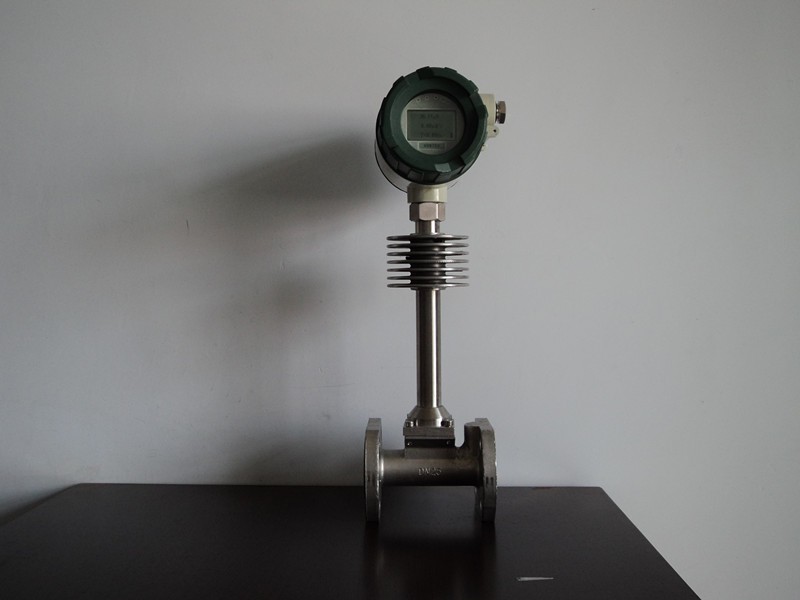

: 防爆渦街流量計

防爆蒸汽渦街流量計介紹產品細節：防爆渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。防爆渦街流量計通過采用自減振差動測量原理的傳感器設計，以及美國TMW公司的信號處理技術，大大提高了儀......

: 遠傳渦街流量計

遠傳渦街流量計是利用液體振動原理而開發的一種新型流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量。該流量計無可動部件，可靠性強、度高、壽命長，可在很寬的流量范圍內確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，防爆，適用于惡劣環境。

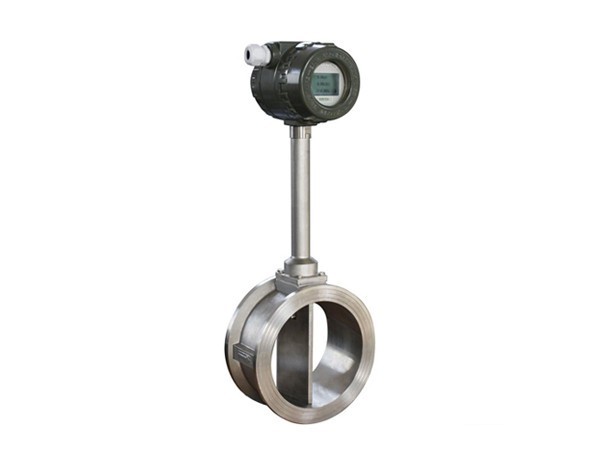

: 氣體渦街流量計

渦街流量計采用渦輪進行測量。它先將流速轉換為渦街的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。

: 液體渦街流量計

液體渦街流量計介紹產品細節：液體渦街流量計通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能整體的設計理念，因此，LUGB溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。液體渦街流量計是由設計在流場中的旋渦發生體、檢測探頭......

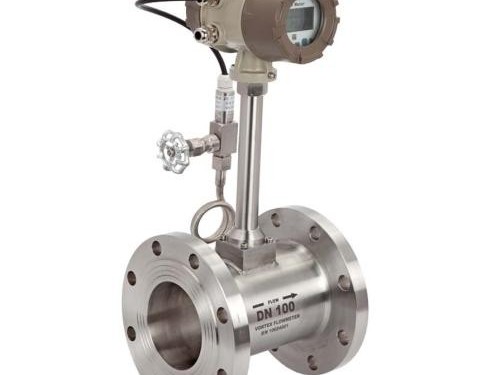

: 蒸汽渦街流量計
