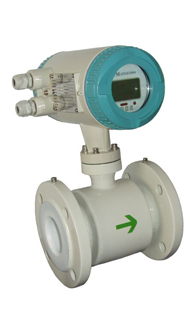

一體式電磁流量計

智能型電磁流量計既有矩形波磁場的優點，又克服了正弦波磁場的缺點；還可以減少電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有較好的零點穩定性和不受流體噪聲干擾影響。

在線咨詢

全國熱線

400-839-1983

原理結構

貝特-智能儀表直供廠家

智能型電磁流量計測量原理是基于法拉第電磁感應定律，智能型電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流量計。智能型防腐電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。被測介質流過管道就切割磁力線，產生感應電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

principle

場景應用

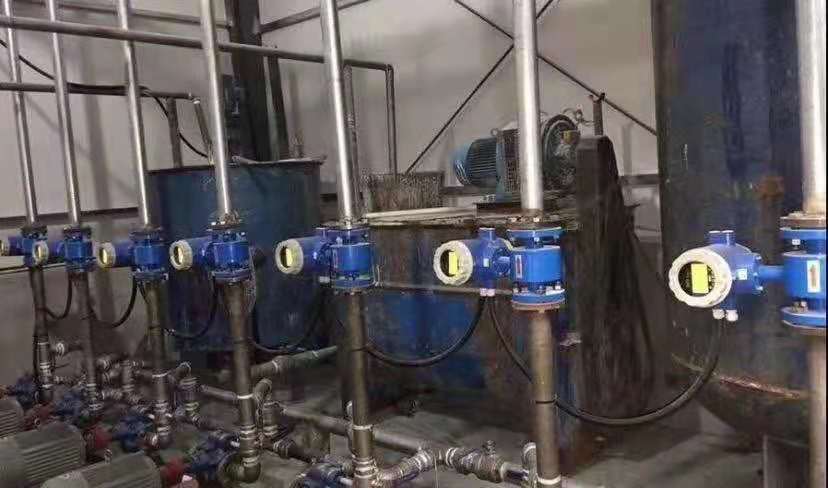

4f0eb97fbf3b6b2fd50be35206e518e

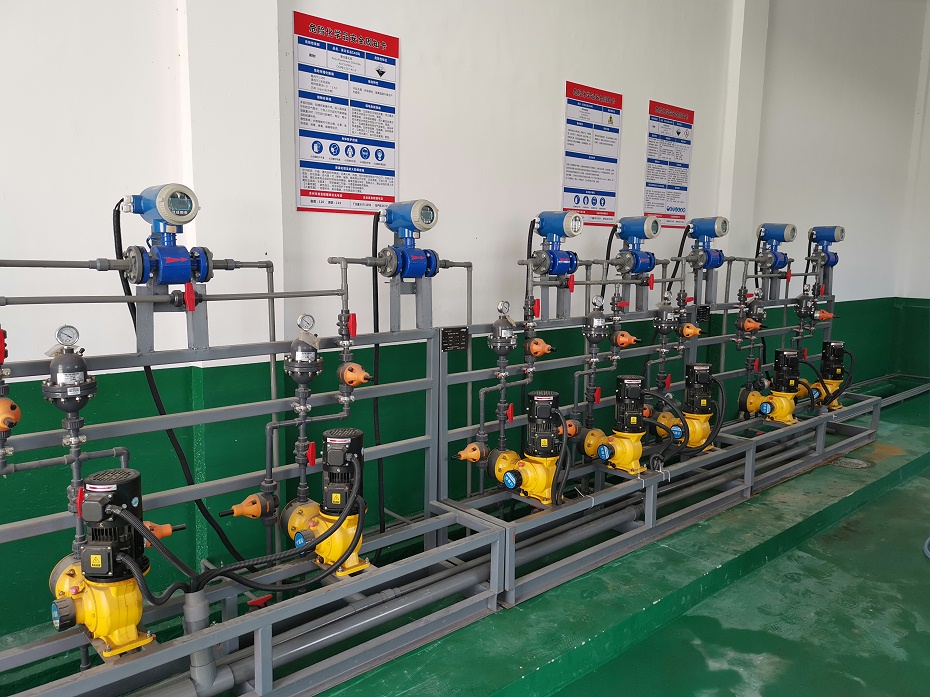

5e09164b2676488142d97edb2182a26

28bc52f9afe009d533b3a122f8606e6

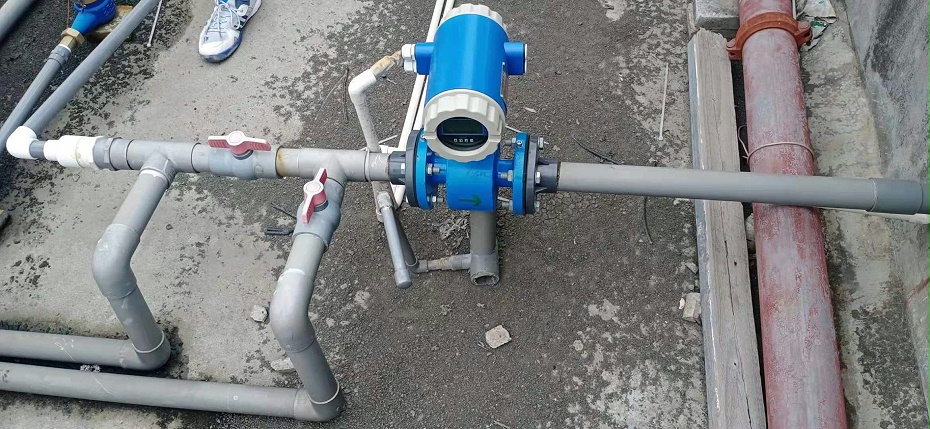

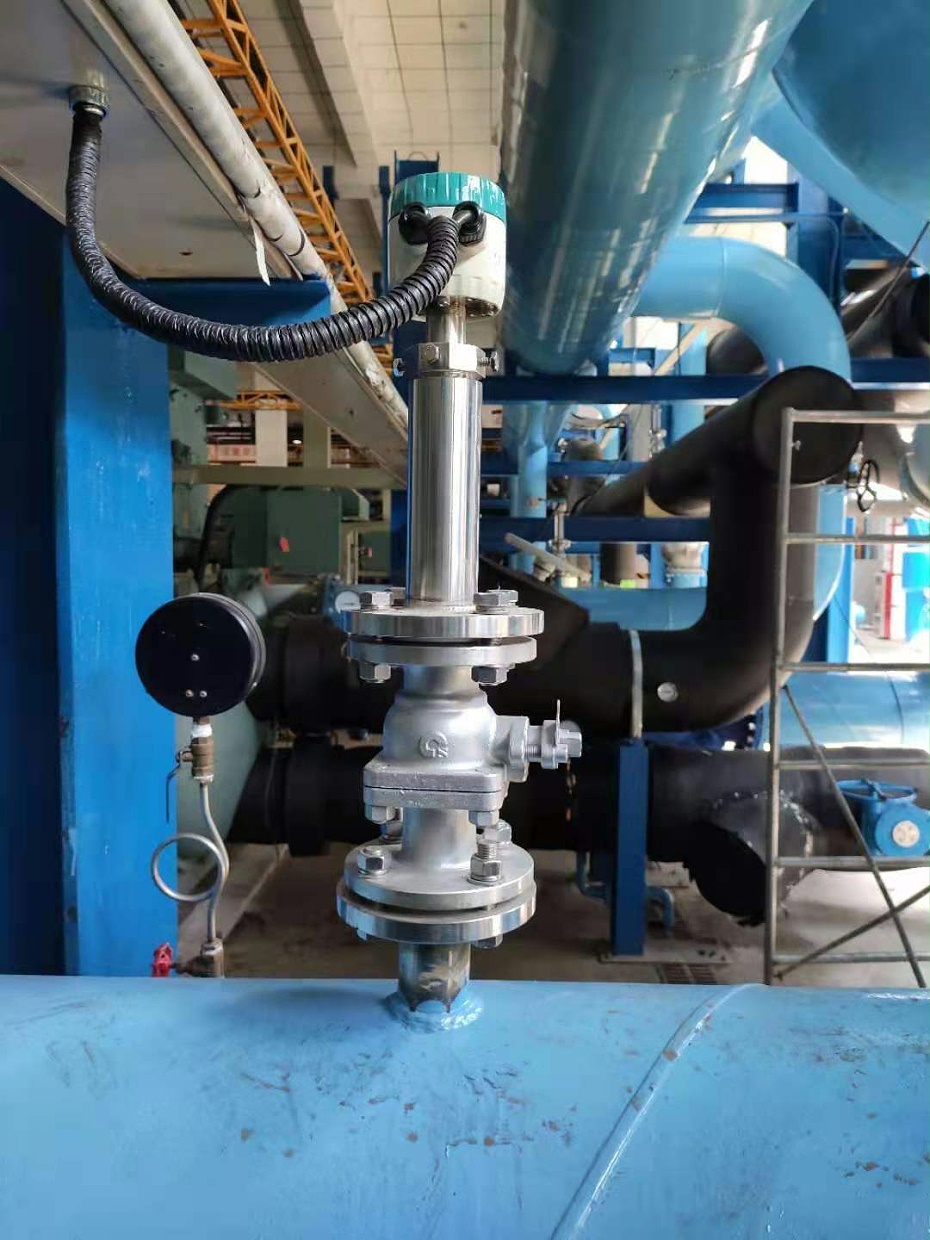

a871bc240c19bbf166ac00fd8c516e4

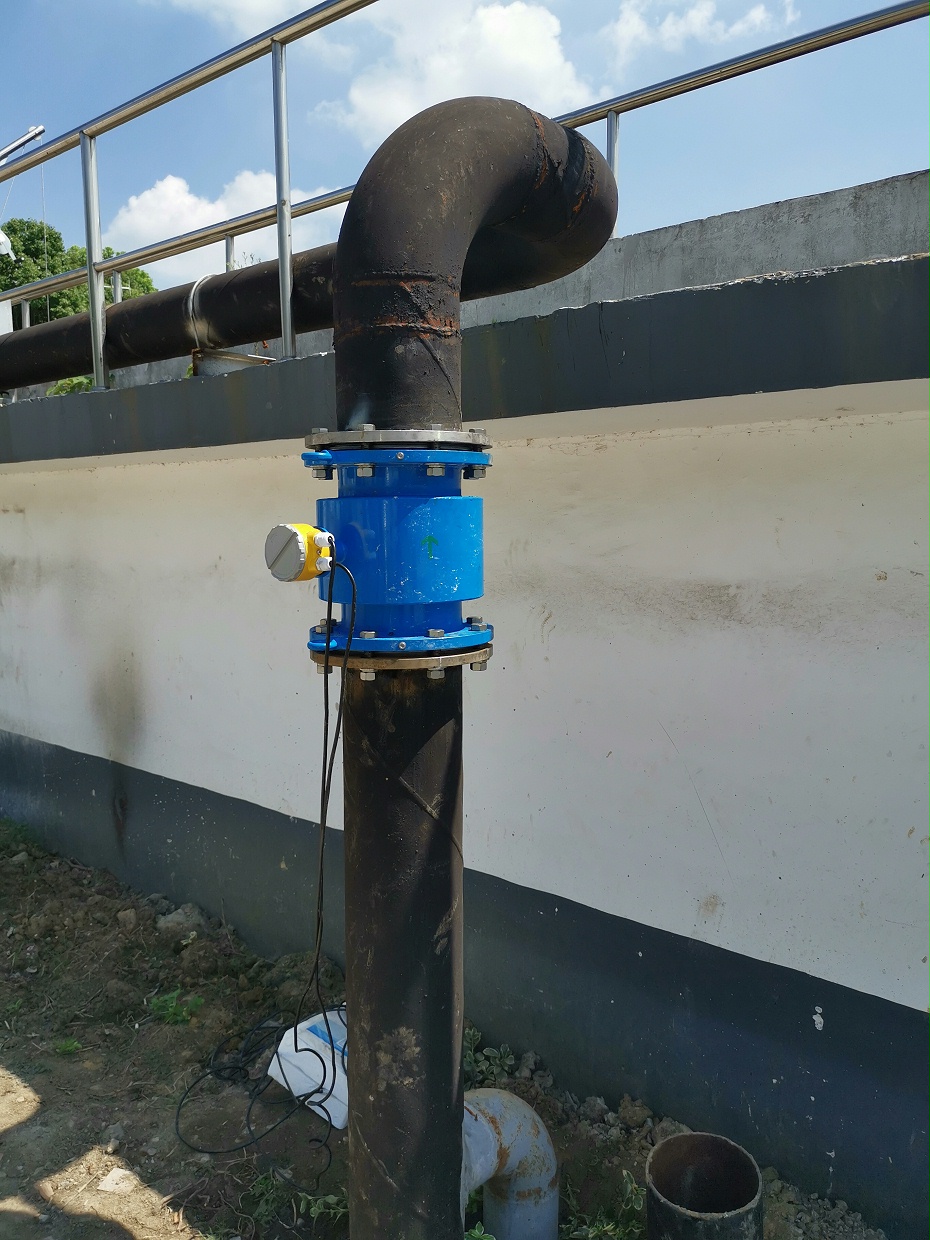

bbc378006329f91d2014866b0be6d99

產品特點

貝特-智能儀表直供廠家

測量不受影響 / Measurement 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。
一
無阻礙流動部件 / flow component 測量管內無阻礙流動部件，無壓損，直管段要求較低。
二
系列公稱通徑 / nominal diameter 系列公稱通徑DN15～DN3000，傳感器襯里和電極材料有多種選擇。
三
新穎勵磁方式 / excitation method 轉換器采用新穎勵磁方式，功耗低、零點穩定、準確度高。流量范圍度可達1500：1。
四

轉換器 / Automatic alarm 轉換器可與傳感器組成一體型或分離型。
五
編程可靠 / programming 轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠。
六
雙向測量系統 / measurement 流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示反流量，并具有多種輸出：電流、脈沖、數字通訊、HART。
七
表面安裝技術 / Surface mounting 轉換器采用表面安裝技術，具有自檢和自診斷功能。
八

技術參數

貝特-智能儀表直供廠家

執行標準

執行標準	JB／T 9248~1999
公稱通徑	10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
上限流速	15m／s
準確度	DNl5～DN600	示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／s
	DN700~DN3000	示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S
流體電導率	≥5uS／cm（低電導率型可定制）
公稱壓力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊訂貨
環境溫度	傳感器	-25℃- +60℃
	轉換器及一體型	-10℃- +60℃
襯里材料	聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯F46、加網PFA
上限流體溫度	一體型	70℃
	分離型	聚氯丁橡膠襯里	80℃；120℃訂貨時注明
		聚氨酯襯里	80℃
		聚四氟乙烯襯里	100℃；150℃訂貨時注明
		聚全氟乙丙烯F46
		加網PFA

結構材料：內襯材料

襯里材料	主要性能	上限介質溫度		適用范圍
		—體型	分離型
聚四氟乙烯（F4）	是化學性能穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐高流速液氟、液氧、自氧的腐蝕。	70℃	100℃ 150℃ 需特殊訂貨	1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
聚全氟乙丙烯（F46）	同F(xiàn)4，耐磨性、抗負壓能力高于F4。		同上
聚氟合乙烯（Fs）	適用溫度上限較聚四氟乙烯低，但成本也較低。		80℃
聚氯丁橡膠	1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。		80℃ 120℃ 需特殊訂貨	水、污水、弱磨損性的泥漿礦漿。
聚氨酯橡膠	1、耐磨性能強。		80℃	中性強磨損的礦漿、煤漿、泥漿
聚氨酯橡膠	2、耐腐蝕性能較差。		80℃	中性強磨損的礦漿、煤漿、泥漿

電極材料

電極材料	耐蝕及耐磨性能
不銹鋼0Crl8Nil2M02Ti	用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
哈氏合金B(yǎng)	對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，"、、Cu"下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
鈦	能耐海水、各種氯化物和次氯酸鹽、氧化性酸包括發煙硫酸、有機酸、堿的腐蝕。不耐較純的還原性酸如硫酸、鹽酸的腐蝕，但如酸中含有氧化劑如硝酸、Fc＋＋、Cu＋＋時，則腐蝕大為降低。
鉭	具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質包括沸點的鹽酸、硝酸和l 50℃以下的硫酸的腐蝕。在堿中刁；耐蝕。
鉑／鈦合金	幾乎能耐一切化學介質，但不適用于王水和銨鹽。
不銹鋼涂覆碳化鎢	用于無腐蝕性，強磨損性的介質。
注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

參考流量范圍

口徑mm	流量范圍m3/h	口徑mm	流量范圍m3/h
φ10	0.16~2.5	φ400	250～4000
φ15	0.4~6	φ500	400～6000
φ20	0.6～12	φ600	600～10000
φ25	1.0～16	φ700	800～12000
φ32	1.6~25	φ800	1000～16000
φ40	2.5～40	φ900	1200～20000
φ50	4.0～60	φ1000	1600～25000
φ65	6.0～120	φ1200	2500～30000
φ80	10～160	φ1400	3000～50000
φ100	16～250	φ1600	3000～60000
φ125	25~400	φ1800	5000～60000
φ150	40～600	φ2000	6000～100000
φ200	60～1000	φ2200	1367.78～136778.4
φ250	100～1600	φ2400	1627.78～162777.6
φ300	160～2500	φ2600	1910.38～191037.6
φ350	200～3000
