橢圓齒輪流量計

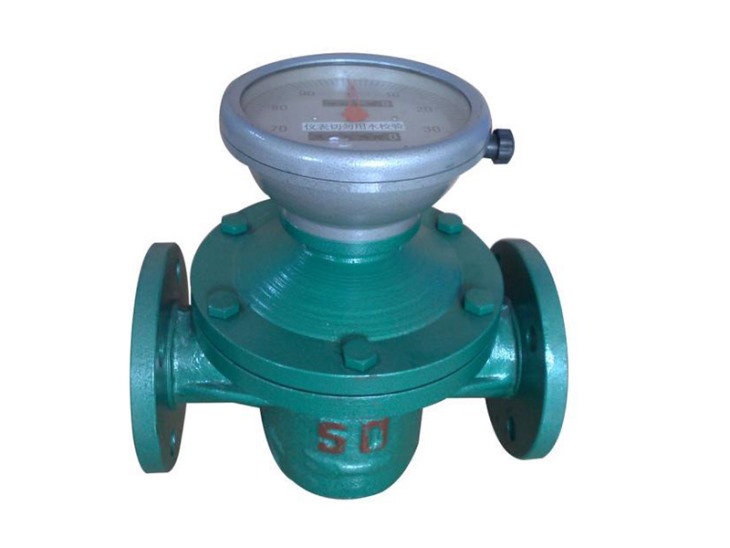

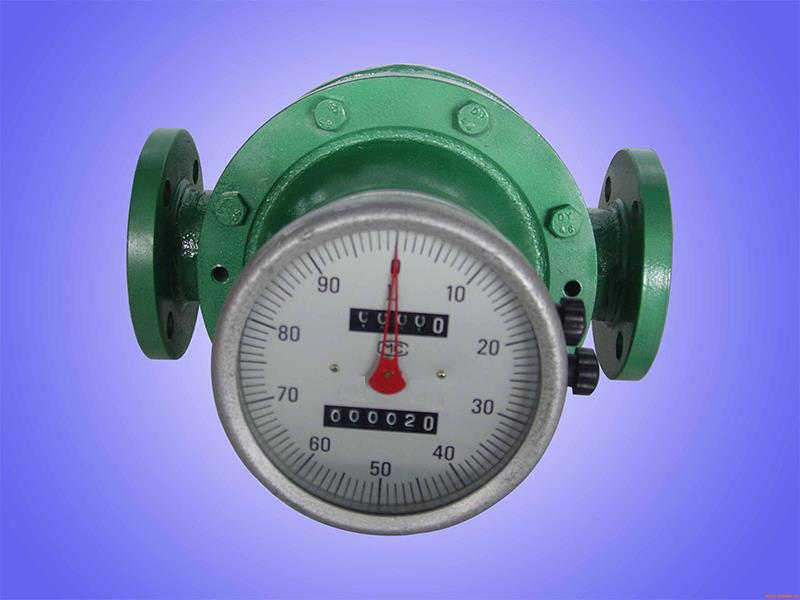

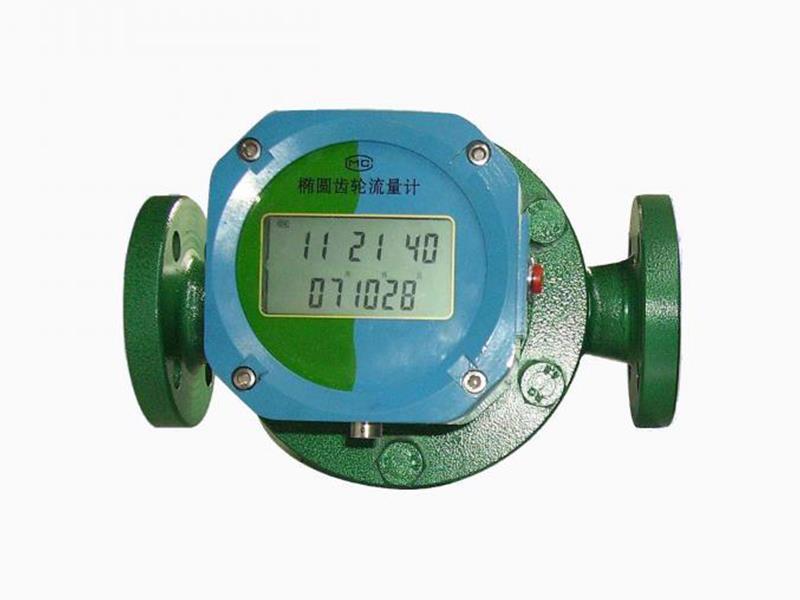

橢圓齒輪流量計（又稱排量流量計，齒輪流量計），屬于容積式流量計一種，在流量儀表中是精度較高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。橢圓齒輪流量計可以選用不同的材料（鑄鐵、鑄鋼、304不銹鋼、316不銹鋼）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔（由于齒輪的轉動，所以不是相對密封的）作為一次排量的計算單位。

當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量（原理見圖）。流量計主要是由殼體、計數器、橢圓齒輪和聯軸器（分磁性聯軸器和軸向聯軸器）等組成。

introduction

產品特點

貝特-智能儀表直供廠家

全金屬結構設計 / metal structure design 堅固的全金屬結構設計，適合各行業氣體和液體的測量。
一
表殼結構設計 / Case structure design 全新的表殼結構設計，無需增加部件即可應用于高溫環境。
二
測量準確 / Conical measuring tube 特殊設計的法蘭連接金屬管，測量范圍更廣，測量線性更好。
三

連接方式多樣 / connection methods 可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
四
測量部分材料可選 / Material optional 不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。
五
安全認證 / Magnetic coupling system 支持非標定制，獲CE，SIL隔離防爆證書。

六

技術參數

貝特-智能儀表直供廠家

主要構件材料及公稱壓力

型號	殼體	前蓋	后蓋	蓋板	橢圓齒輪	軸	軸套		公稱壓力
LC-A	鑄鐵	鑄鐵	鑄鐵	鑄鐵	鑄鐵	不銹鋼		含油青銅滾動軸承		1.6（MPa）
					工程材料
備注	鑄鐵材質不能在低于-10℃環境中工作，否則極易損壞。

1.準確度等級0.5級，0.2級(一般介質溫度在-10℃~+60℃)。

2.使用介質溫度：（環境溫度可-10℃~+60℃）。

-10℃~+60℃；在高溫調整下，加高溫散熱筒可達60℃~200℃。

3.遠傳顯示現場防爆等級：ExiaⅡCT5，dⅡBT4。

4.流量范圍如下：單位：m3/h

型號	公稱通徑	被測液體粘度 mPa.s
型號	公稱通徑	0.3~0.8		0.8-2		2-200		200-1000		1000-2000
LC-10	10		0.2-0.5	0.12-0.5	0.08-0.5	0.08-0.5	0.05-0.5	0.06-0.3	0.03-0.3	0.03-0.2
LC-15	15		0.75-1.5	0.5-1.5	0.3-1.5	0.3-1.5	0.15-1.5 0.3-3	0.2-1.0	0.1-1.05	0.07-0.75
LC-20	20		1.5-3	1-3	0.5-3	0.5-3	0.3-3 1.5-15	0.4-2.1	0.2-2.1	0.15-1.5
LC-25	25		3-6	2-6	1-6	1-6	0.6-6 1.56-15	0.8-4.2	0.4-4.2	0.3-3
LC-40	40		7.5-15	5-15	2.5-15	2.5-15	1.5-15	2.1-10.5	1.0-10.5	0.7-7.5
LC-50（Ⅱ）	50		8-24	8-24	4.8-24	4.8-24	2.4-24	2.4-16.8	1.6-16.8	1.2-12
LC- 65（Ⅱ）	65		20-40	15-40	8-40	8-40	4-40	5.6-28	2.8-28	2-20
LC-80（Ⅱ）	80		30-60	20-60	12-60	12-60	6-60	8.4-42	4.2-42	3-30
LC-100 （Ⅱ）（Ⅱ）（Ⅱ）（Ⅱ）（Ⅱ）	100		50-100	34-100	20-100	20-100	10-100	14-70	6-70	5-50
LC-150	150		95-190	64-190	38-190	38-190	19-190	26.6-133	13.3-133	9.5-95
LC-200	200		170-340	114-340	56-340	56-340	34-340	47.6-238	23.8-238	17-170
準確度等級制			0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.5

注：當被測液體溫度高于80℃時，流量計的上限流量為流量計原上限流量的90%，下限流量應是原流量計下限流量的120%。當被測液體粘度高于2000mPa.s時，請咨詢訂貨。
