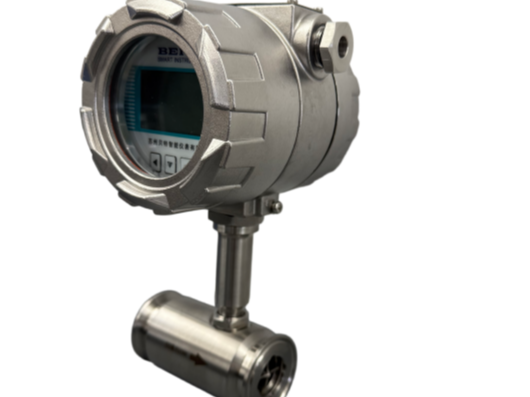

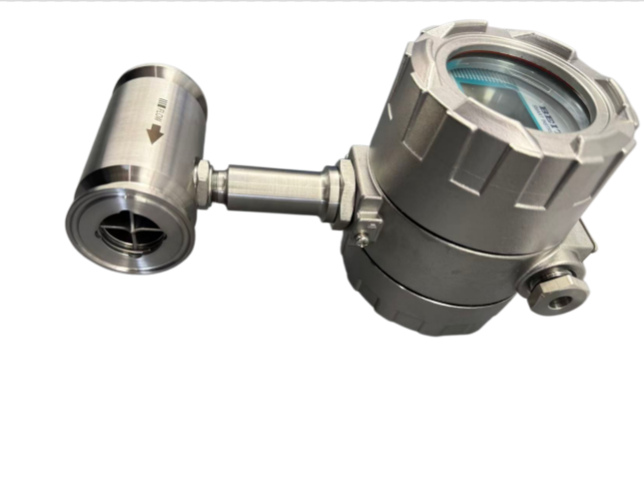

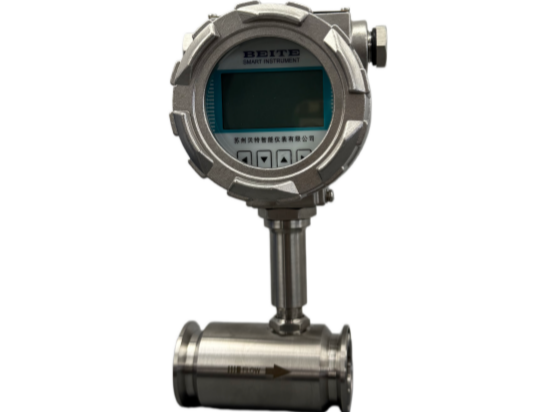

LWGY系列全不銹鋼型液體渦輪流量計

貝特LWGY型全不銹鋼液體渦輪流量計產品概述本產品采用全不銹鋼結構（316L/304材質）設計，是一款高精度測量液體流量的儀表。它基于動量矩守恒原理，利用渦輪的轉速與流體流速成正比的特性，通過電磁感應原理將轉速轉換為脈沖頻率信號輸出，實現流量的精準計量。。流量計具有結構簡單、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

resource/images/5bc23fc4cc074a32a12ac6badec8960c_8.png

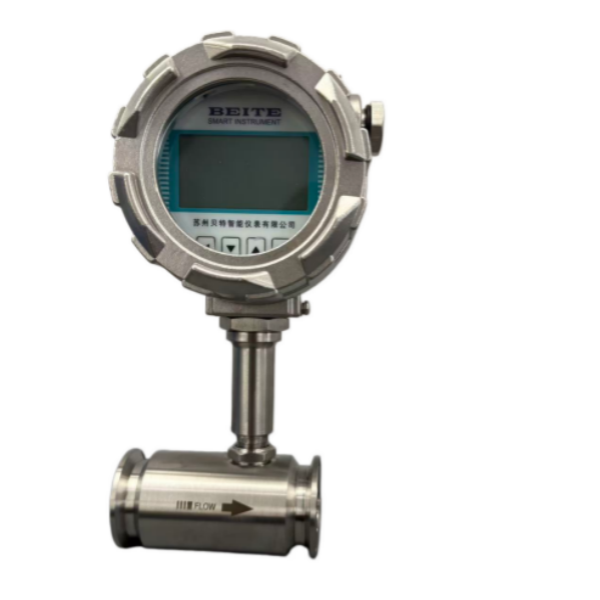

貝特LWGY型全不銹鋼液體渦輪流量計產品概述本產品采用全不銹鋼結構（316L/304材質）設計，是一款高精度測量液體流量的儀表。它基于動量矩守恒原理，利用渦輪的轉速與流體流速成正比的特性，通過電磁感應原理將轉速轉換為脈沖頻率信號輸出，實現流量的精準計量。流量計具有結構簡單、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式,可在有爆炸危險的環境中使用。

introduction

產品特點

貝特-智能儀表直供廠家

全耐腐結構 / Good precision 測量腔體、葉輪、導流件及連接方式均采用優質不銹鋼材質，耐酸堿、耐高溫，適用于海水、化工溶劑、純水及衛生級液體。
一
結構緊湊 / Compact structure 結構緊湊輕巧，安裝維護方便。
二
多種輸出方式 / Simple structure 標配脈沖輸出，可集成現場液晶顯示，并可選配4-20mA電流輸出、RS485通訊（Modbus協議），方便接入PLC/DCS控制系統。
三

高準確度 / High accuracy 高準確度，一般可達±0.5%R、±1.0%R重復性好。
四
衛生級設計 / Repeatability 卡箍式連接型號內壁光滑，無死角，易于清洗，符合食品制藥行業衛生標準。
五
耐壓等級 / Pressure rating 耐壓等級高壓力損失小，流通能力強抗震動性能強。
六

技術參數

貝特-智能儀表直供廠家

基本參數

公稱通徑	4	4mm，普通渦輪流量范圍0.04~0.25m3/h



	6	6mm，普通渦輪流量范圍0.1~0.6m3/h
	10	10mm，普通渦輪流量范圍0.2~1.2m3/h
	15	15mm，普通渦輪流量范圍0.6~6m3/h
	20	20mm，普通渦輪流量范圍0.8-8m3/h
	25	25mm，普通渦輪流量范圍1~10m3/h
	32	32mm，普通渦輪流量范圍1.6-16m3/h
	40	40mm，普通渦輪流量范圍2~20m3/h
	50	50mm，普通渦輪流量范圍4~40m3/h
	65	65mm，普通渦輪流量范圍8-80m3/h
	80	80mm，普通渦輪流量范圍10~100m3/h
	100	100mm，普通渦輪流量范圍20~200m3/h
	125	125mm，普通渦輪流量范圍25-250m3/h
	150	150mm，普通渦輪流量范圍30~300m3/h
	200	200mm，普通渦輪流量范圍80~800m3/h
渦輪類型		LWGY-N	基本型，+5-24DCV供電，脈沖數出
		LWGY-A	4~20mA兩線制電流輸出，遠傳変送型
		LWGY-B	電池供電現場顯示型
		LWGY-C	現場顯示/4~20mA 二線制電流輸出
		LWGY-C1	現場顯示/RS485通訊協議
		LWGY-C2	現場顯示/ HART通訊協議
精度等級			5	精度0.5級
			10	精度1.0級
量程類型				W	寬量程渦輪
				S	標準量程渦輪
材質					S	304不銹鋼
					L	316（L）不銹鋼
防爆要求						N	N或無標記為非防爆
						E	防爆型（ExdIIBT6）
壓力等級							N	常規
							H(x)	參照說明書

流量計接口尺寸對照表

SCI	公稱通徑	L(mm)	H(mm)	G	Lˊ(mm)	D(mm)	d(mm)	孔數
SCI	（mm）	L(mm)	H(mm)	G	Lˊ(mm)	D(mm)	d(mm)	孔數
LWGY-4	4	275	145	G1/2	215
LWGY-6	6	275	145	G1/2	215
LWGY-10	10	455	165	G1/2	350
LWGY-15	15	75	173	G1
LWGY-25	25	100	180	G5/4
LWGY-40	40	140	178	G2
LWGY-50	50	150	252			Ф125	Ф18	4
LWGY-80	80	200	287			Ф160	Ф18	8
LWGY-100	100	220	322			Ф180	Ф18	8
