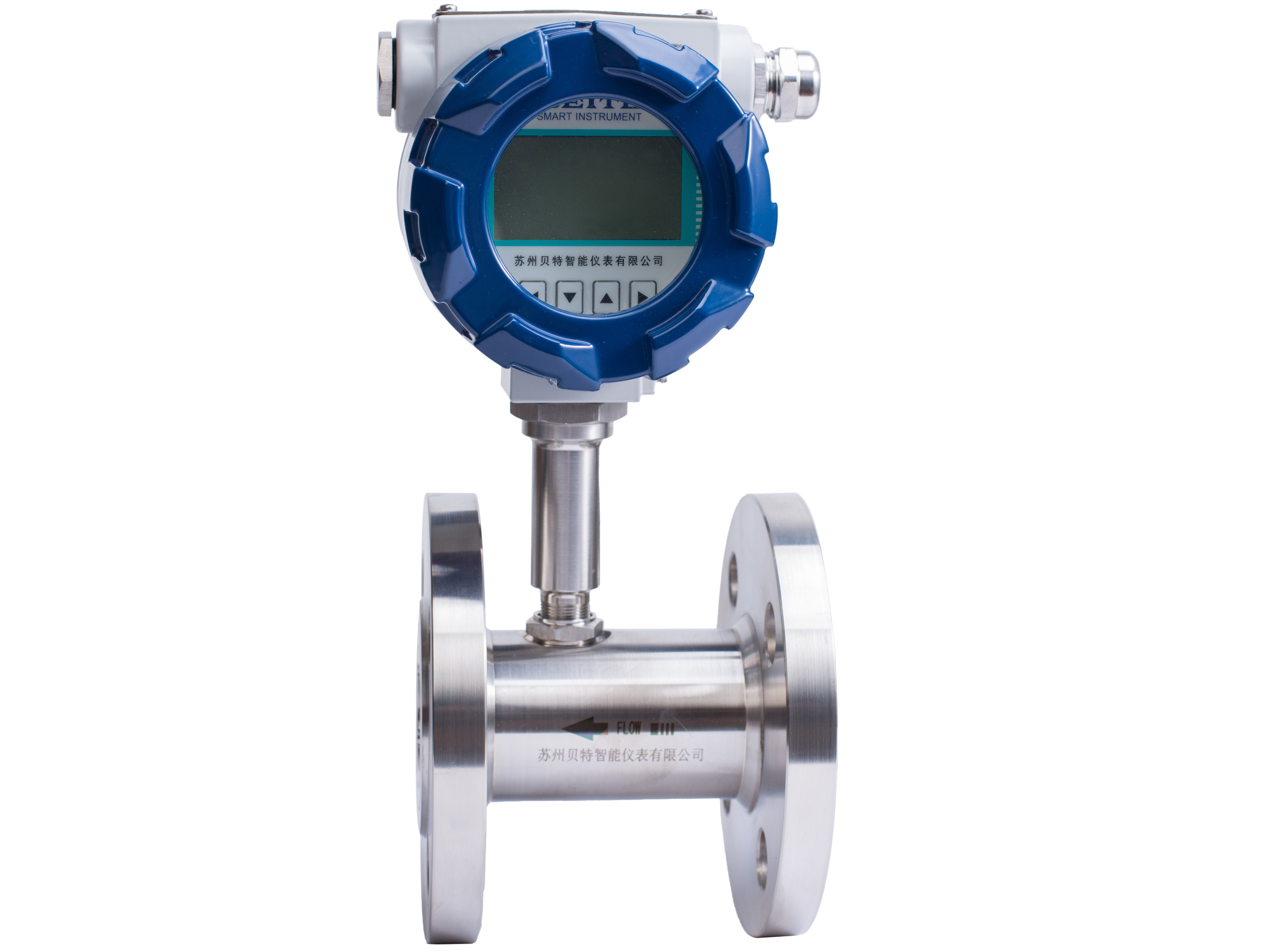

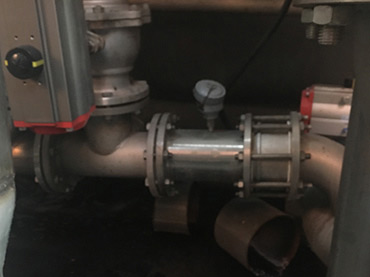

LWGY系列液體渦輪流量計

LWGY系列液體渦輪流量計（流量傳感器）基于力矩平衡原理，屬于速度式流量儀表。流量計具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

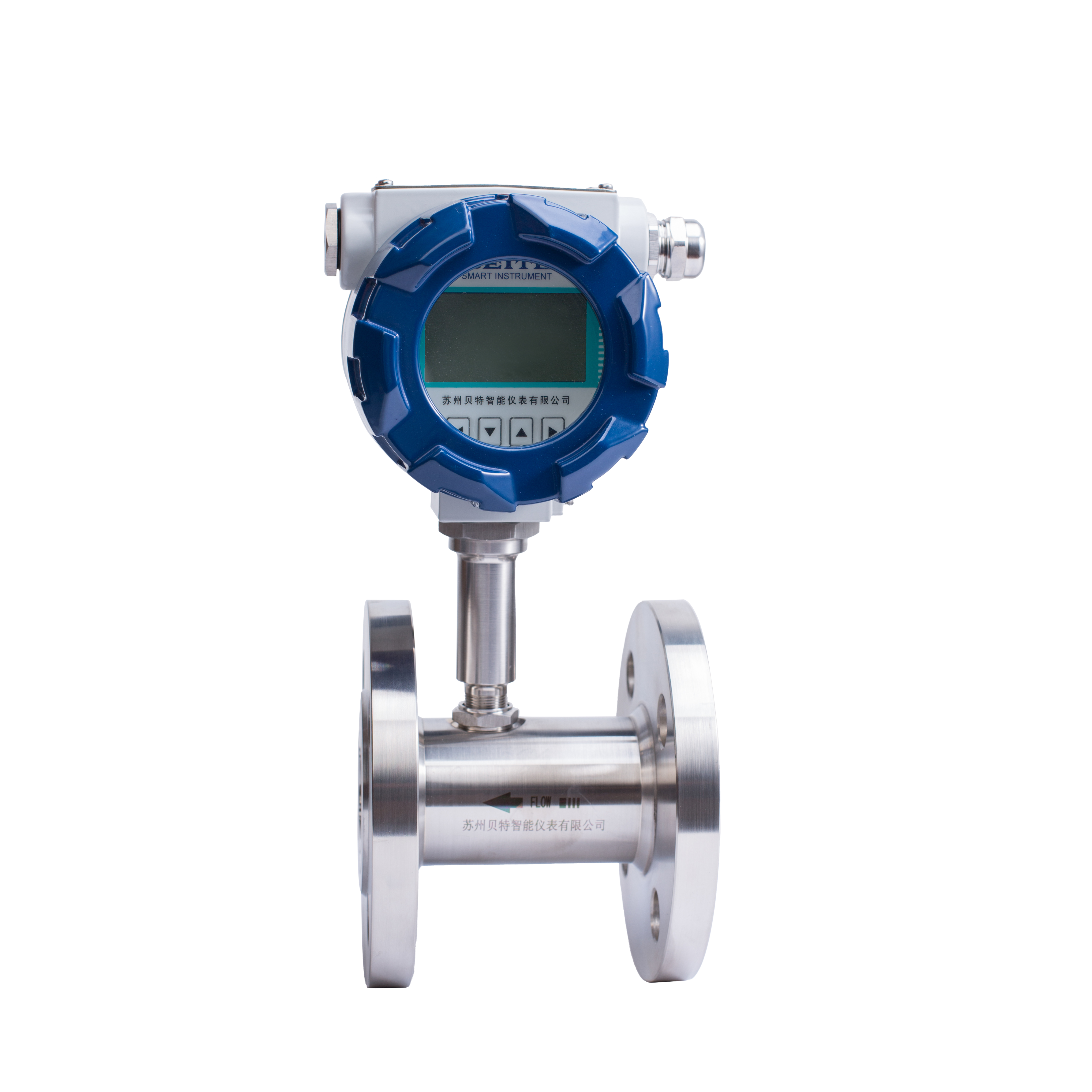

resource/images/12b39edd990245ddb03e0c67496bff59_15.jpg

遠傳型渦輪流量計可以接入控制系統或與二次顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的介質（潔凈介質）。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式,可在有爆炸危險的環境中使用。我廠渦輪適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對流量計進行實液標定后使用。

introduction

產品特點

貝特-智能儀表直供廠家

精度好 / Good precision 流量計為硬質合金軸承止推式，精度好，耐磨性提高
一
結構緊湊 / Compact structure 結構緊湊輕巧，安裝維護方便
二
結構簡單 / Simple structure 結構簡單、牢固以及拆裝方便等特點
三

高準確度 / High accuracy 高準確度，一般可達±0.5%R、±1.0%R重復性好
四
短期重復性 / Repeatability 可達0.05% - 0.2%
五
耐壓等級 / Pressure rating 耐壓等級高壓力損失小，流通能力強抗震動性能強
六

技術參數

貝特-智能儀表直供廠家

基本參數

公稱通徑	4	4mm，普通渦輪流量范圍0.04~0.25m3/h



	6	6mm，普通渦輪流量范圍0.1~0.6m3/h
	10	10mm，普通渦輪流量范圍0.2~1.2m3/h
	15	15mm，普通渦輪流量范圍0.6~6m3/h
	20	20mm，普通渦輪流量范圍0.8-8m3/h
	25	25mm，普通渦輪流量范圍1~10m3/h
	32	32mm，普通渦輪流量范圍1.6-16m3/h
	40	40mm，普通渦輪流量范圍2~20m3/h
	50	50mm，普通渦輪流量范圍4~40m3/h
	65	65mm，普通渦輪流量范圍8-80m3/h
	80	80mm，普通渦輪流量范圍10~100m3/h
	100	100mm，普通渦輪流量范圍20~200m3/h
	125	125mm，普通渦輪流量范圍25-250m3/h
	150	150mm，普通渦輪流量范圍30~300m3/h
	200	200mm，普通渦輪流量范圍80~800m3/h
渦輪類型		LWGY-N	基本型，+5-24DCV供電，脈沖數出
		LWGY-A	4~20mA兩線制電流輸出，遠傳変送型
		LWGY-B	電池供電現場顯示型
		LWGY-C	現場顯示/4~20mA 二線制電流輸出
		LWGY-C1	現場顯示/RS485通訊協議
		LWGY-C2	現場顯示/ HART通訊協議
精度等級			5	精度0.5級
			10	精度1.0級
量程類型				W	寬量程渦輪
				S	標準量程渦輪
材質					S	304不銹鋼
					L	316（L）不銹鋼
防爆要求						N	N或無標記為非防爆
						E	防爆型（ExdIIBT6）
壓力等級							N	常規
							H(x)	參照說明書

流量計接口尺寸對照表

SCI	公稱通徑	L(mm)	H(mm)	G	Lˊ(mm)	D(mm)	d(mm)	孔數
SCI	（mm）	L(mm)	H(mm)	G	Lˊ(mm)	D(mm)	d(mm)	孔數
LWGY-4	4	275	145	G1/2	215
LWGY-6	6	275	145	G1/2	215
LWGY-10	10	455	165	G1/2	350
LWGY-15	15	75	173	G1
LWGY-25	25	100	180	G5/4
LWGY-40	40	140	178	G2
LWGY-50	50	150	252			Ф125	Ф18	4
LWGY-80	80	200	287			Ф160	Ф18	8
LWGY-100	100	220	322			Ф180	Ф18	8

下一篇氣體渦輪流量計

上一篇智能氣體渦輪流量計

熱品推薦 / Hot product

: 智能型渦輪流量計

智能液體渦輪流量計主要用于測量清潔液體的流量。每個工廠的能源計量和控制。流量響應速度快，精度為0.5%。作為定量填充控制，它非常出色。通常用于腐蝕性化學液體的測量。一些規格可以定做耐腐蝕型號。

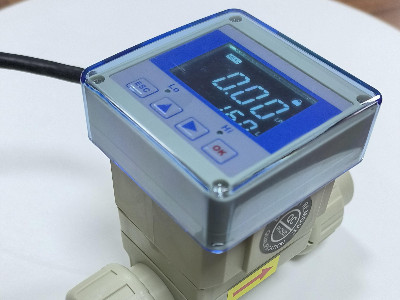

: 葉輪流量計流量傳感器-

葉輪流量計為一種速度式流量計量儀表。用于測量充滿封閉管道，連續流動的液體體積流量。渦輪流量計傳感器適合于測量粘度低的清潔液體，具有精度高、測量方便、具有累積流量和瞬時流量。

: 葉輪流量計流量傳感器

葉輪流量計為一種速度式流量計量儀表。用于測量充滿封閉管道，連續流動的液體體積流量。渦輪流量計傳感器適合于測量粘度低的清潔液體，具有精度高、測量方便、具有累積流量和瞬時流量。

: 智能液體渦輪流量計

智能液體渦輪流量計主要用于測量清潔液體的流量。每個工廠的能源計量和控制。流量響應速度快，精度為0.5%。作為定量填充控制，它非常出色。通常用于腐蝕性化學液體的測量。一些規格可以定做耐腐蝕型號。

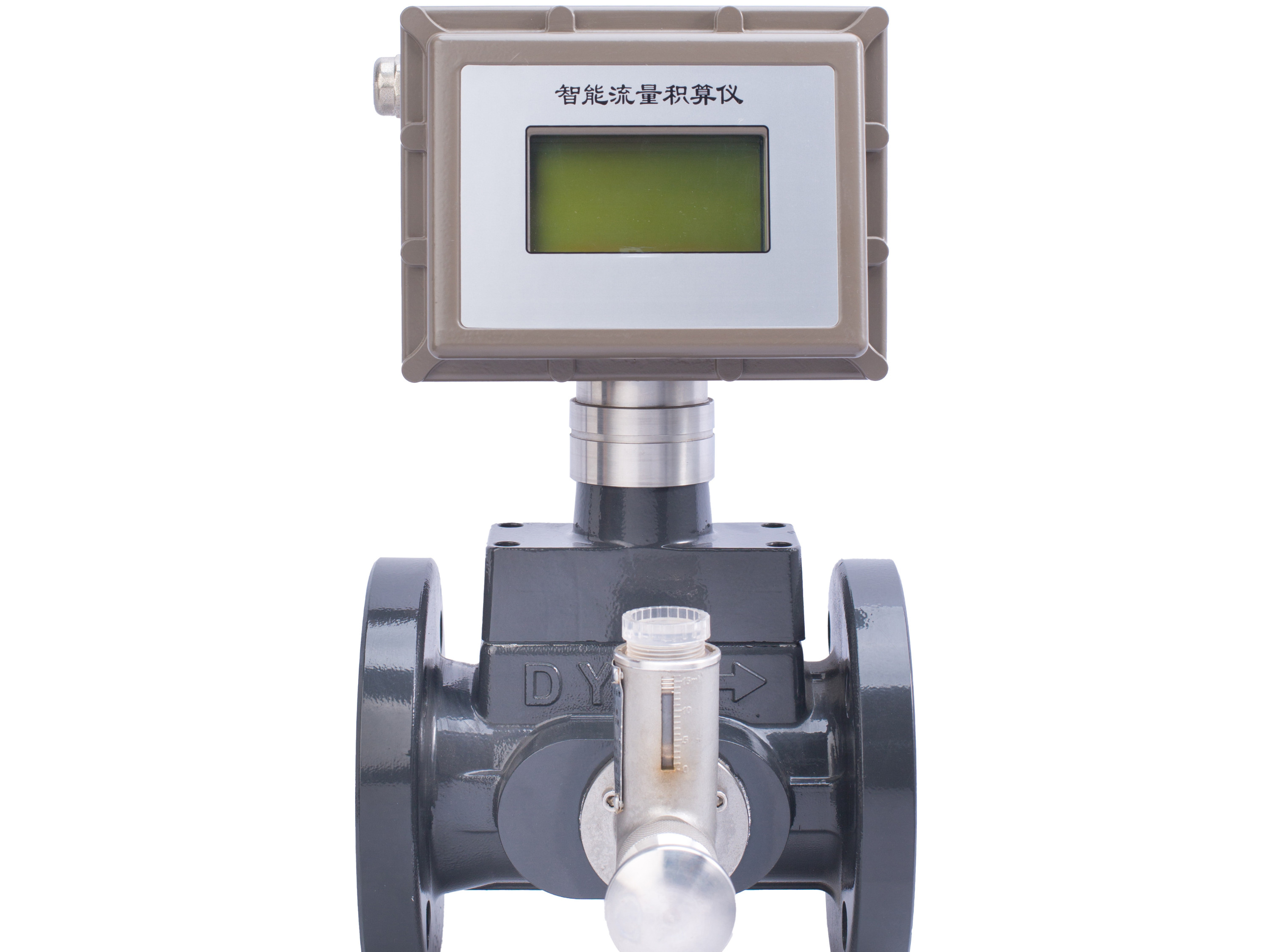

: 高壓氣體渦輪流量計

高壓渦輪流量計采用壓電應力傳感器，可靠性高，能在-20℃～+250℃的工作溫度范圍內工作。流量計是一種精密的流量測量儀表，它可以與相應的流量積算儀表和現場顯示儀表一起測量液體的流量和總量。廣泛應用于石油、有機液體、無機液體、液化氣、天然氣、低溫流體等各種非腐蝕性氣體的測量或流量控制。

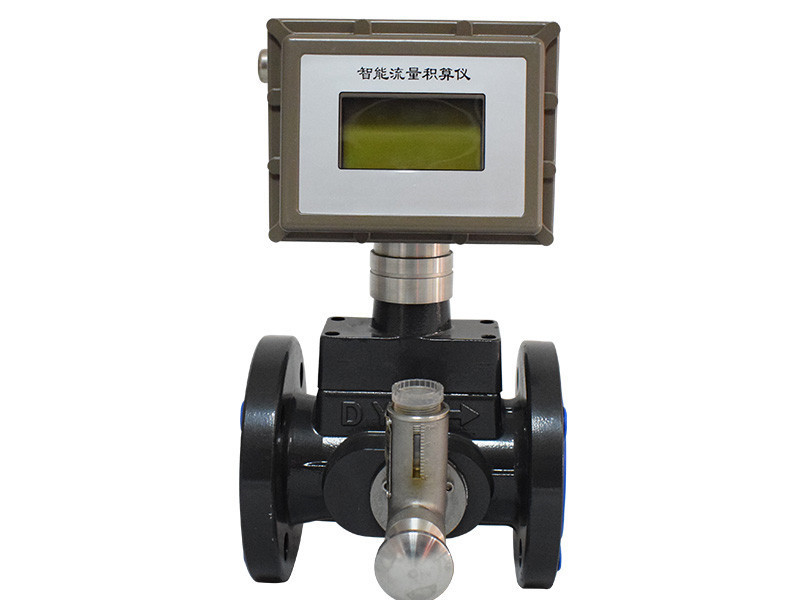

: 智能氣體渦輪流量計

智能渦輪流量計是一種用于測量氣體流量的速度流量計。具有結構簡單，重量輕，測量精度高，重復性好，測量范圍廣，安裝維護方便等優點。廣泛應用于石油，化工，冶金，航空，科研等部門和工業領域的各種氣體的計量，如天然氣，城市燃?xì)猓椋⊥椋諝猓獨獾葰怏w。該儀器具有較高的可靠性和良好的重復性，適用于行業測量和工業過程檢測。

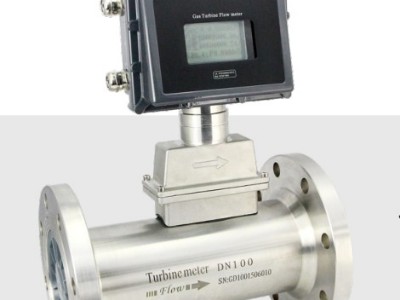

: 溫壓補償型氣體渦輪流量計（天然氣流量計）

溫壓補償型氣體渦輪流量計集氣體渦輪流量傳感器與流量積算儀于一體，主要性能指標達到，是石油、化工、電力、冶金工業與民用鍋爐等燃?xì)庥嬃亢统鞘刑烊粴狻⑷細庹{(diào)壓站計量及燃?xì)赓Q(mào)易計量的理想儀表。工作原理當氣流進入流量計時，首先經過特殊結構的整流器并加速，在流體的作用下，渦輪克服阻力矩和磨擦力......

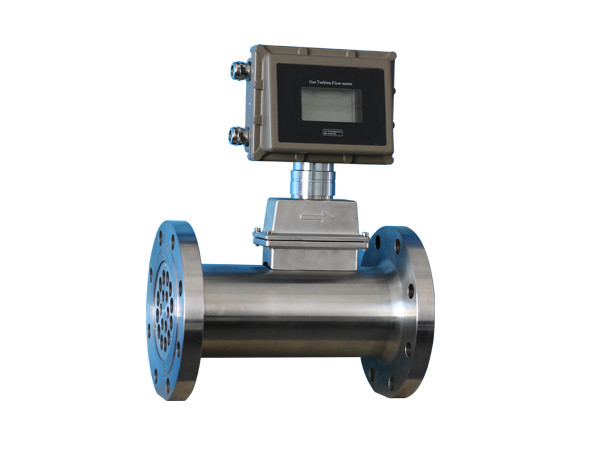

: 氣體渦輪流量計
