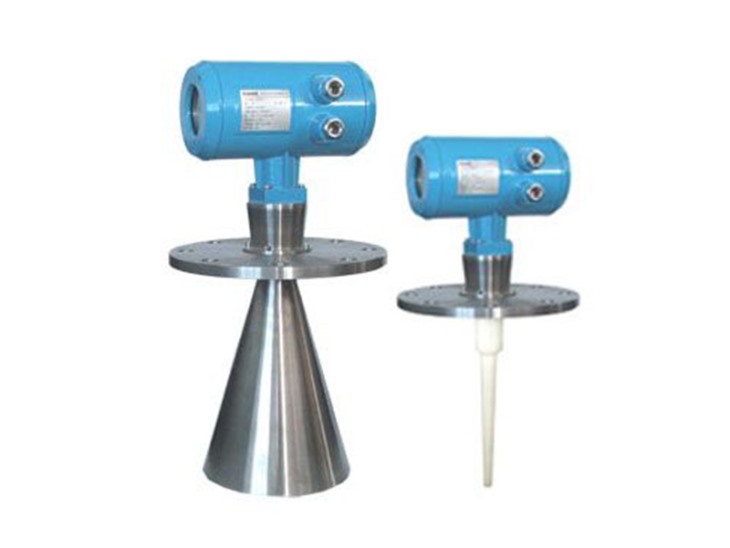

雷達液位計

GRD60系列傳感器是雷達式物位測量儀表，測量距離上限30米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4~20mA模擬信號。通過天線系統發射并接收能量很低的極短的微波脈沖。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。即使工況比較復雜的情況下，存在虛假回波，采用微處理技術和調試軟件也可以準確的分析出物位的回波。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

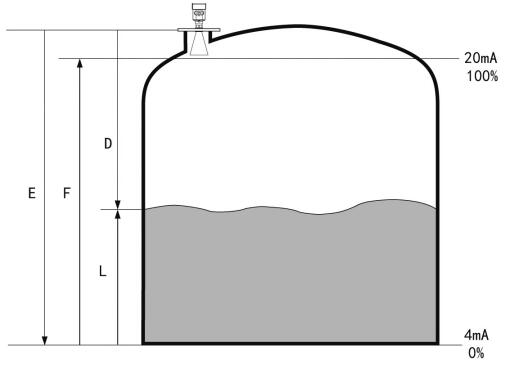

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：

D=C×T/2 其中C為光速因空罐的距離E已知，則物位L為：L=E-D

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。

introduction

產品特點

貝特-智能儀表直供廠家

全金屬結構設計 / metal structure design 堅固的全金屬結構設計，適合各行業固體液體的測量。
一
表殼結構設計 / Case structure design 全新的表殼結構設計，無需增加部件即可應用于高溫環境。
二
錐形測量管 / Conical measuring tube 特殊設計的錐形測量管，測量范圍更廣，測量線性更好。
三

連接方式多樣 / connection methods 可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
四
測量部分材料可選 / Material optional 采用極其穩定的材料制造，不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。
五
性能穩定 / Magnetic coupling system
不受噪音、蒸汽、粉塵、真空等工況影響

不受介質密度、粘稠度和溫度的變化的影響

六

技術參數

貝特-智能儀表直供廠家

低頻雷達液位計參數

采用非接觸式測量

?測量液體、固體介質的物位

?可以測量所有介電常數＞1.8的介質

?測量范圍0~20m(可以擴展到35米)

?采用兩線制回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸

?4~20mA輸出或數字型信號輸出

?分辨率1mm

?不受噪音、蒸汽、粉塵、真空等工況影響

?不受介質密度、粘稠度和溫度的變化的影響

?過程壓力可達4MPa

?過程溫度可達250℃
