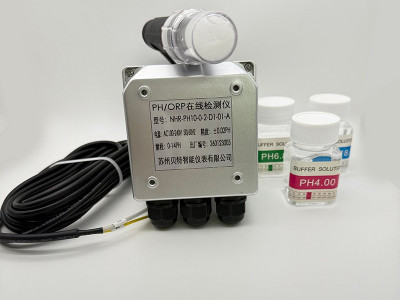

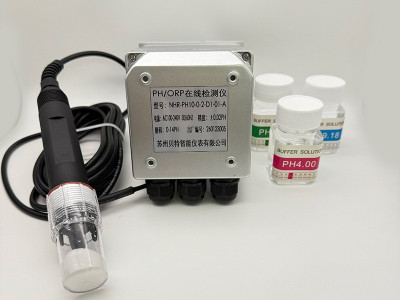

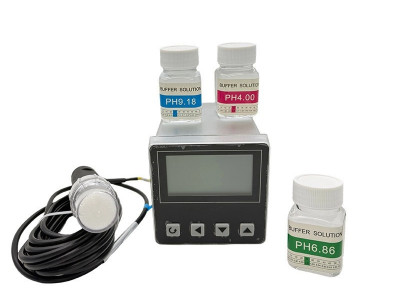

貝特PH/ORP在線檢測儀

概述

工業 pH/ORP 計（以下簡稱儀表）是帶微處理器的水質在線監測儀。該儀表配置不同類型的 pH（或 ORP）電極，廣泛用于電廠、石油化工、冶金電子、采礦業、造紙業、生物發酵過程、醫藥、食品飲料、環保水處理等各個行業，對水溶液的 pH（酸堿度）值或 ORP（氧化還原電位）值和溫度值進行連續監測和控制。

在線咨詢

全國熱線

400-839-1983

一概述
工業 pH/ORP 計（以下簡稱儀表）是帶微處理器的水質在線監測儀。該儀表配置不同類型的 pH（或 ORP）電極，廣泛用于電廠、石油化工、冶金電子、采礦業、造紙業、生物發酵過程、醫藥、食品飲料、環保水處理等各個行業，對水溶液的 pH（酸堿度）值或 ORP（氧化還原電位）值和溫度值進行連續監測和控制。如電廠補給水、飽和水、凝結水、一般工業水、生活用水和廢水。
儀表采用 LCD 液晶顯示屏；智能型中文菜單操作；具有 2 路電流輸出，測量范圍自由設定，高低超限報警提示和兩組繼電器控制開關、遲滯量范圍可調、自動清洗開關設置；自動或手動溫度補償；電極多種自動標定方式。根據用戶需要可提供【流通式】【沉入式】【管道式】【法蘭式】等多種形式安裝流程的 pH（或 ORP）電極。

ph4

二結構特征和工作原理
2.1 結構特征：
整套測量系統主要由儀表（二次儀表）和 pH（或 ORP）電極（一次儀表）兩部分組成，pH（或 ORP）電極接觸被測水溶液，儀表顯示水溶液的 pH（或ORP）值和溫度值及工作狀態。
2.2 工作原理：
儀表由信號測量、運算、顯示、網絡通訊及面板指令等組成。pH 和溫度的變送阻抗變換，將 pH 變?yōu)?59.16mV/pH（25℃）低阻信號；將 NTC 變換為電壓信號。
儀表與 pH（或 ORP）電極配套，實現對溶液酸堿度的 pH（或 ORP）值監測，傳感器是由 pH（或 ORP）玻璃電極和甘汞（或 Ag/AgCl）參比電極組成的電池，依據能斯特方程產生與溶液 pH 值相關的電位差：Ex=Eo＋SpH。該電位差經具有高輸入阻抗的前置放大器放大，熱敏元件送出對應溫度值的信號，兩組信號被放大后經 A/D 轉換，通過 I/O 接口芯片，經單片微處理器運算后在顯示屏上醒目顯示。

ph2

三技術參數
（1）測量范圍：pH：0.01～14.00pHORP：－1999～＋1999mV；溫度：-5～PH/ORP 計110.0℃；
（2）分辨率：pH：0.01pH；ORP：1mV；
（3）基本誤差：pH：±0.1pH；ORP：±3mV；溫度：±0.5℃；
（4）自動或手動溫度補償范圍：-10～110℃；
（5）穩定性： pH:≤0.02pH/24h；ORP: ≤2mV/24h；
（6）信號輸出：4～20mA(負載電阻＜750Ω)；RS485（選配）
（7）三組繼電器控制觸點：3A 240VAC，6A 28VDC 或 120VAC；
（8）電源：220VAC±10%,50±1Hz，功率≤3W；24VDC，功率≤1W（需預定）；12VDC，功率≤1W（需預定）；
（9）外型尺寸：98×107×140mm；
（10）安裝方式：盤裝（嵌入式）兼壁掛式；開孔尺寸：92×92mm；
（11）壁掛式：防水壁掛箱尺寸：300（高）×200（寬）×167（深）mm；
（12）儀表重量：0.6kg；
（13）工作環境：環境溫度：-10～60℃；相對濕度：不大于 90%；除地球磁場外周圍無強磁場干擾
