隨著塔里木油田油氣生產規模日益擴大，油氣處理廠、站各個生產裝置的自動化水平也在不斷提高，渦輪流量計作為一種測量準確、量程比寬、性價比高、安裝維護使用方便的流量測量儀表，也越來越多的應用于各類油氣生產裝置中，它不但可用于測量天然氣也可用于測量液化氣、輕烴等液相介質。

在日常維護中，由于人們對渦輪流量計的安裝使用特點、流量計的維護使用要求不太了解，在實際生產使用中會造成流量計故障，從而影響流量計的使用。下面貝特儀器儀表從渦輪流量計的工作原理、使用特點以及安裝維護、故障分析、解決措施來進行分析。

渦輪流量計的工作原理

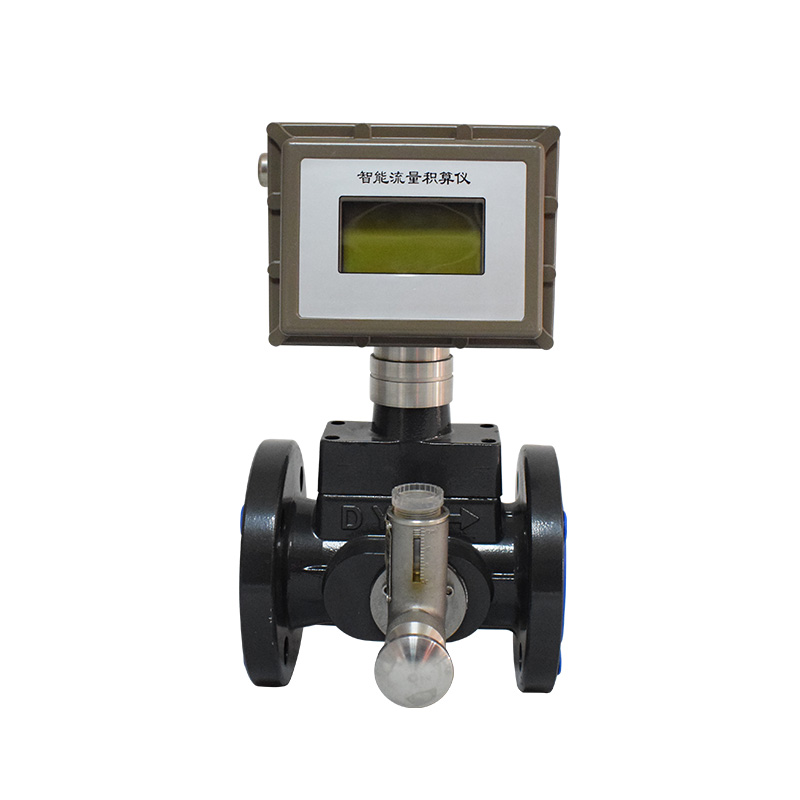

在工藝管道中安裝一個可以自由轉動，且軸與管道同心的葉輪。當被測介質流過傳感器時，在流體介質的推動力作用下，被測流體沖擊渦輪流量計的渦輪葉片并使之轉動，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁電轉換器的磁阻值，檢測線圈中磁通隨之發生周期性變化，產生周期性的感應電勢，再經磁電轉換裝置把渦輪的轉速轉換為相應頻率的信號，該信號經前置放大器放大整形，產生與流速成正比的脈沖信號，即電脈沖信號.根據單位時間內的脈沖和累計脈沖數即可求出瞬時流量和累積流量，送入渦輪流量計流量積算儀進行計數和顯示。

渦輪流量計的應用特點

1、渦輪流量計的優點

(1)精度高屬于高精度的一種:(2)重復性好:(3)范圍度寬:(4)結構緊湊，體積輕巧，流通能力大.

2、渦輪流量計的缺點

(1)渦輪流量計受流場分布影響較大，因此流量計應按要求對傳感器的上下游側設置直管段.

(2)對被測介質的清潔度要求較高，需按要求安裝過濾器，但這也帶來壓損的增大。

(3)不適合于存在較強脈動流的場合使用，也不適于混相流的測量。也不允許使用在存在快速開關的場合。

具有轉動部件的速度式渦輪流量計的安裝與使用，總體上講，應滿足其計量特性、性能不受影響:在規定的流量范圍內維持其準確性，不縮短其使用壽命。

渦輪流量計作為生產裝置中使用較多的一種流量計，它還有許多使用方法或技巧需要我們技術人員不斷摸索總結。貝特儀器儀表是結合了自己多年現場工作經驗總結。通過對渦輪流量計的工作原理、安裝維護及故障分析處理等各方面的介紹，希望能給大家在渦輪流量計的生產應用，上提供一些辦法或思路，以便提高渦輪流量計的使用效率，提升我們生產裝置流量檢測的自動化水平。
