分體型電磁流量計是電磁流量計普遍應用的形式，也是大家早熟悉的電磁流量計。使用分體式電磁流量計的企業也非常的多，但是對于分體式電磁流量計怎么接線和接線方法依然不是非常的了解，今天我們貝特的流量計工程師就來給大家講解一下分體式電磁流量計怎么接線以及接線需要注意哪些問題?。希望可以幫助到大家。

在告訴大家分體式電磁流量計怎么接線之前我還是要先給大家講一講分體式電磁流量計的原理，雖然很多人都知道原理，但是依舊有少部分人不夠清楚，下面我們來具體談一談分體式電磁流量計的工作原理。

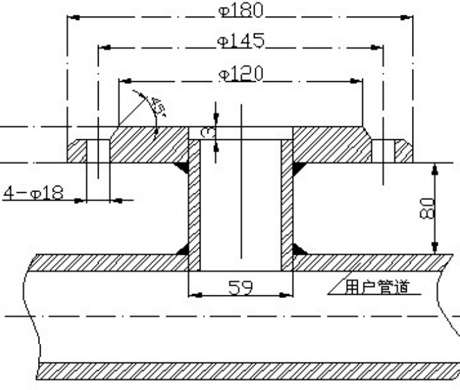

分體式電磁流量計原理圖

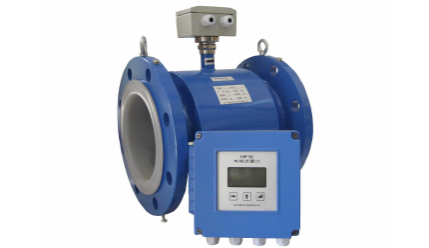

分體式電磁流量計測量原理是基于法拉第電磁感應定律，分體式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接。

分體式電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫、高濕，不便觀察的環境。

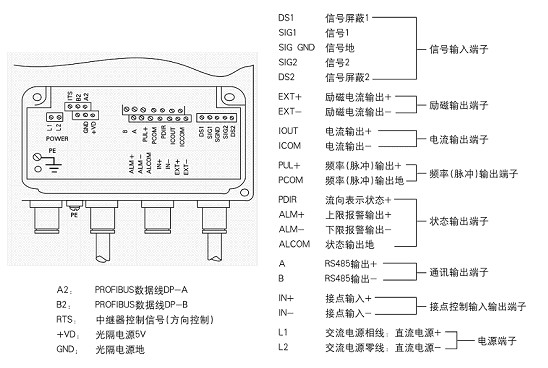

分體式電磁流量計接線

選擇正確的安裝地點和采用正確的安裝方法是使用好電磁流量計的關鍵，若安裝失誤，不但會影響測量效果，還會影響測量精度，更會影響流量計的使用壽命，甚至?xí)p壞流量計。下面我們來看下一下分體式電磁流量計接線的要注意的細節。

1.若采用分體安裝連接的信號電纜采用定制的專用電纜線，電纜線越短越好。

2.勵磁電纜可選用Yz中型橡套電纜，其長度和信號電纜一樣。信號電纜與其它的電源嚴格分開，不能敷設在同一根管子內。

3.信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余的電纜剪掉，并重新焊好接頭。

4.電纜連接傳感器電器接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

上文就是分體式電磁流量計怎么接線和接線需要注意哪些問題的介紹，在分體式電磁流量計使用過程中可能會遇到一些常見的突發狀況，讓我們的流量計無法使用，在這里我們工程師特地為大家羅列了幾點常見的問題處理方法，希望可以幫助大家。

問題：儀表無顯示

解決方法：1.檢查電源是否接通;2.檢查電源保險絲是否完好;3.檢查供電電壓是否符合要求;

問題：勵磁報警

解決方法：a.勵磁接線EX1和EX2是否開路;b.傳感器勵磁線圈總電阻是否小于1502;如果a, b兩項都正常，則轉換器有故障。

以上就是貝特流量計工程師為大家詳細介紹的關于"分體式電磁流量計怎么接線?接線需要注意哪些問題?"的全部?jī)?nèi)容，并且全部解決，如果您也遇到不會接線的情況可以仔細閱讀我們的內容，或者給我們的貝特流量計工程師致電，我們會不遺余力的給您解決。
